Özelliklere genel bakış
-
Accuracy
0.3 %
-
Process temperature
-25 °C…+100 °C
(-13 °F....+185 °F) -
Pressure measuring range
+100 mbar…+40 bar
(+1.5 psi...+600 psi) -
Measuring cell
+100 mbar…+40 bar
(+1.5 psi...+600 psi)
Uygulama alanı

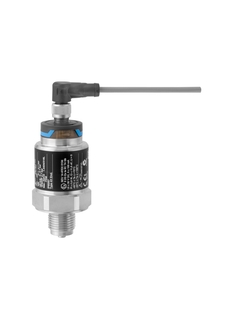

Cerabar PMC21 çok kompakt bir basınç transmitteridir. Kapasitif, yağsız seramik sensöre sahiptir ve 100mbar'dan 40bar'a kadar mutlak veya gösterge basıncını ölçebilir. IP68'e kadar giriş koruma dereceleri ve aşınmaya karşı son derece dayanıklı Ceraphire membranın yanı sıra yüksek kaliteli 316L muhafaza ile proses endüstrisindeki zorlu koşullara dayanacak şekilde tasarlanmıştır. Tehlikeli alan veya denizcilik sertifikaları gibi çeşitli sertifikalar sunduğu için çoğu alanda kullanılabilir.
Gazlarda veya sıvılarda mutlak veya gösterge basıncını ölçmek için kapasitif, yağsız seramik sensörlü basınç transmitteri.
Proses bağlantısı: Dişli
Proses sıcaklığı: -25 ila +100°C (-13 ila +212°F)
Proses basıncı: 100mbar ila +40bar (1,5 ila +600psi)
Doğruluk: ±%0,3 açıklık
Patlamaya karşı uluslararası koruma sertifikaları, denizcilik onayları, oksijen uygulamaları için temizleme
Avantajlar
Çok kompakt yapısı ve özelleştirilebilir ölçüm aralıkları sayesinde tesis içinde kolay ve zaman kazandıran kurulum ve ayarlama
Yüksek uzun vadeli kararlılık ve tekrarlanabilirlik ile birlikte %0,3'lük yüksek referans doğruluğu, yüksek kalitede proses izleme sağlar. Üretim sırasında %100 test kapsamı ile garanti edilen yüksek kalite
Çeşitli temizleme seçenekleri ve bağlantı seçenekleri sayesinde zorlu proses ortamlarında bile yüksek proses kullanılabilirliği garanti edilir. Ayrıca IP68 versiyonu da mevcuttur
Çeşitli tehlikeli alan ve denizcilik sertifikalarına uygunluk sağladığından ve isteğe bağlı EN10204 3.1 malzeme sertifikalarına olanak tanıdığından, dokümantasyon ve izlenebilirliğin yanı sıra tesisteki güvenlik ihtiyacı PMC21 tarafından desteklenebilir
