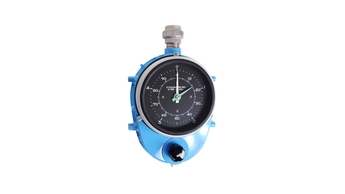

Float Gauge LT12

This product is no longer available.

Please check new generation in the section predecessor / successor or contact your local Endress+Hauser entity.

Özellikler ve şartlar

Geri

Details

Measuring principle

Servo / Float Tank Gauging
Characteristic / Application

Mechanical tank gauge for accurate and reliable level measurement.

Flange version
Specialities

Mechanical display
Accuracy

Â±2mm (+/- 0.08")
Ambient temperature

-20 °C ... 70 °C

(-4 °F ... 158 °F)
Process temperature

-200 °C ... 200 °C

(-328 °F ... 392 °F)
Process pressure absolute / max. overpressure limit

1 bar abs ...1.2 bar

(15 psi ... 17 psi)
Main wetted parts

AC4A
Process connection

Flange
Max. measurement distance

30 m (98 ft)
Options

Transmitter
Application limits

Measuring liquid density: 0.5 - 2.0 g/cm3

Daha fazla göster
Daha az göster

Dokümanlar / Kılavuzlar / Yazılım

İndirme tipi

Float Level Gauge LT11/LT12/LT14/LT16 - Technical Information
Mechanical tank gauge for accurate and reliable level measurement

Technical Information (TI)
Float tank gauge LT1000シリーズ Mechanical tank gauge for accurate and reliable level measurement
No electrical power is required to perform the measurement.
Built-in repeatability check
Direct reading at the
tank side allows ou to check
the tank contents easily

Can be installed on a variety of tanks including
fixed roof, floating roof, covered floating roof and spherical tanks

Operating Instruction (BA)
Float tank gauge LT11/LT12/LT14/LT16 - Operating Instructions
Mechanical tank gauge for accurate and reliable level measurement

Operating Instruction (BA)
Tank Gauging
Система коммерческого и оперативного учета продуктов
в резервуарных парках.

Competence Brochure (CP)

07/15

Rusça

Daha fazla göster
Daha az göster

Aksesuarlar / Yedek parçalar

???PDF olarak göster???

Ara

Filtre

Order code

Specification

82
- Nr 82 Order code 70106015

  Seal, elbow, low pressure, V6502

  Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
92
- Nr 92 Order code 017860-5501

  Measuring wire, 316, 5m

  1.6mm,strand, 9m,with wire,0.5mm,316,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5502

  Measuring wire, 316, 10m

  1.6mm,strand,14m,with wire,0.5mm,316,1m.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5503

  Measuring wire, 316, 16m

  1.6mm,strand,20m,with wire,0.5mm,316,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5504

  Measuring wire, 316, 20m

  1.6mm,strand,24m,with wire,0.5mm,316,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5505

  Measuring wire, 316, 30m

  1.6mm,strand,34m,with wire,0.5mm,316,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5506

  Measuring wire, PFA coated, 5m

  2.6mm, 316, strand, PFA, coated, 9m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5507

  Measuring wire, PFA coated, 10m

  2.6mm, 316, strand, PFA, coated, 14m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5508

  Measuring wire, PFA coated, 16m

  2.6mm, 316, strand, PFA, coated, 20m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5509

  Measuring wire, PFA coated, 20m

  2.6mm, 316, strand, PFA, coated, 24m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5510

  Measuring wire, PFA coated, 30m

  2.6mm, 316, strand, PFA, coated, 34m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 56004310

  Wire D1.6 PFA coated, 60m

  2.6mm, 316, strand, PFA, coated, 64m. Usage: LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5430

  Tape clamp

  Plate, 13x60x0.2t, 316, M3-8 screw, nut. Usage: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5432

  Wire connector, triangle

  Connector tape/wire. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5431

  Tape connector, square

  Connector tape/tape. Usage: LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
93
- Nr 93 Order code 017860-5516

  Guide wire, strand, SUS316, 14m

  3mm,316,strand,14m,with,wire,0.5mm,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5517

  Guide wire, strand, SUS316, 24m

  3mm,316,strand,24m,with wire,0.5mm,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5518

  Guide wire, strand, SUS316, 36m

  3mm,316,strand,36m,with wire,0.5mm,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5519

  Guide wire, strand, SUS316, 44m

  3mm,316,strand,44m,with wire,0.5mm,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5520

  Guide wire, strand, SUS316, 64m

  3mm,316,strand,64m,with wire,0.5mm,1m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 56004312

  Guide wire, strand, SUS316, 124m

  3mm,316,strand,124m with wire,0.5mm, 1m. Usage: LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5464

  Guide wire, strand, PFA coated, 14m

  4.6mm, 316, strand, PFA, coated, 14m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-0047

  Guide wire, strand, PFA coated, 24m

  4.6mm, 316, strand, PFA, coated, 24m. Usage: LT5, LT11/LT12/14/16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-0048

  Guide wire, strand, PFA coated, 36m

  4.6mm, 316, strand, PFA, coated, 36m. Usage: LT5, LT11/LT12/14/16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-0049

  Guide wire, strand, PFA coated, 44m

  4.6mm, 316, strand, PFA, coated, 44m. Usage: LT5, LT11/LT12/14/16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-0050

  Guide wire, strand, PFA coated, 64m

  4.6mm, 316, strand, PFA, coated, 64m. Usage: LT5, LT11/LT12/14/16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 56004314

  Guide wire, strand, PFE coated, 124m

  4.6mm,316,strand,PFA,coated,124m. Usage: LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5521

  Guide wire, solid, SUS316, 7m x 2

  D=3mm, 316, Solid, L=14m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5522

  Guide wire, solid, SUS316, 12m x 2

  D=3mm, 316, Solid, L=24m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5523

  Guide wire, solid, SUS316, 18m x 2

  D=3mm, 316, Solid, L=36m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5524

  Guide wire, solid, SUS316, 22m x 2

  D=3mm, 316, Solid,L=44m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 93 Order code 017860-5525

  Guide wire, solid, SUS316, 32m x 2

  D=3mm, 316, Solid, L=64m. Usage: LT5, LT11/LT12/LT14/LT16, LT1122/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
94
- Nr 94 Order code 017860-5441

  Anchor hook SS400, bolt, nut SUS316

  2x L-type anchor SS400, bolt M10-25 nut, spring washer, washer SUS316. Usage: LT5 LP/LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 94 Order code 017860-5442

  Anchor hook SUS316, bolt, nut SUS316

  2x L-type anchor SUS316, bolt M10-25, nut, spring washer, washer SUS316. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 94 Order code 52016951

  Anchor hook SUS316, bolt, nut PVC

  2x L-type anchor SUS316, bolt, nut PVC. Usage: LT5-1, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 94 Order code 52016949

  Anchor hook SS400, bolt, nut PVC

  2x L-type anchor SS400, bolt, nut PVC. Usage: LT5-1, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
96
- Nr 96 Order code 52017103

  Seal pot SGP/AC4A, Rp 1-1/2"

  Material: tank side, gauge side steel. Elbow material: AC4A. Connection: thread, PS 1-1/2".

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 52017110

  Seal pot 316/316, Rp 1-1/2"

  Material: tank side 316, gauge side 316. With paraffin oil 2 litre. Elbow material: 316. Connection: thread, PS 1-1/2".

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 52017104

  Seal pot SGP/AC4A, JIS 10K 40A RF

  Material: tank side steel, gauge side steel. With paraffin oil 2 litre. Elbow material: aluminum casting, 4A. Connection: flange JIS 10K 40A RF.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 52017111

  Seal pot 316/316, JIS 10K 40A RF

  Material: tank side 316, gauge side 316. With paraffin oil 2 litre. Elbow material: 316. Connection: flange JIS 10K 40A RF.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 52017100

  Seal pot PVC/PVC, JIS 10K 40A FF

  Material: tank side PVC, gauge side PVC, with paraffin oil 2 litre Elbow material: PVC. Connection: flange JIS 10K 40A FF.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 56004354

  Cover elbow Alu, packing, plug

  Cover, aluminium, with drain plug, paking, cork. Usage: LT5.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 017860-0720

  Oil gauge KL60

  Usage: LT5, LT16, LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 96 Order code 017860-5452

  Seal liquid, parafin, 2 liter

  Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
99
- Nr 99 Order code 017860-0045

  Pipe support, steel

  Angle, 50x50x4t, 320mm. Usage: LT11/LT12/14/16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 99 Order code 017860-0046

  U-bolts for pipe support, iron

  U-bolt, 1-1/2", nut, washer. Usage: LT11/LT12/14/16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 99 Order code 017860-5420

  Gauge bracket, steel

  Mounting, W32xH300xD90x4.5t. Usage: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 99 Order code 017860-0721

  Wire guide socket, FRT instal. Rc 1-1/2

  Installed at top pipe end. Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
82
- Nr 82 Order code 70106010

  Seal, top anchor, thread, V6502

  Low pressure. Thread connection. Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
84
- Nr 84 Order code 017860-0025

  T-anchor ASME 1-1/2" Cl.150 RF alumi, LP

  Complete set, Threaded flange, case ADC. Internal part, SUS316. Usage: LT5, LT12.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-0026

  T-anchor ASME 1-1/2" Cl.150 RF SUS316,LP

  Complete set, welded flange, all 316. Usage: LT5, LT12.

  Ayrıntıları göster Ayrıntıları gizle
88
- Nr 88 Order code 017860-0808

  Shaft, top-anchor, SUS316

  Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
82
- Nr 82 Order code 017860-0709

  O-ring, bearing, P8, silicon rubber, LP

  Size: D8mm, d1.9mm. Material: silicon. Usage: Roller, elbow, balancer, LT5, LT11/LT12, LT31/LT32.

  Ayrıntıları göster Ayrıntıları gizle
86
- Nr 86 Order code 017860-0704

  SUS316L elbow roller, LP/MP

  Usage: LT5, LT11/LT12, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
88
- Nr 88 Order code 017860-1259

  SUS316 bearing, with o-ring 2 piece, LP

  Bering stainless steel 316, guide elbow d4mm, o-ring silicon, rubber P8. 1 set (2 pieces). Usage: LT5, LT11/LT12, LT31/LT32.

  Ayrıntıları göster Ayrıntıları gizle
90
- Nr 90 Order code 017860-0018

  90' Sh.elbow ASME 1-1/2"Cl.150 RF Al.,LP

  Usage: LT5, LT12, LT32.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 90 Order code 017860-0482

  90' Sh.elbow Rp 1-1/2" SCS14, LP

  Usage: LT5, LT11, LT31.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 90 Order code 017860-5445

  90' Sheave elbow Rp 1-1/2 aluminum, LP

  Usage: LT5, LT11, LT1112/1122, LT31.

  Ayrıntıları göster Ayrıntıları gizle
91
- Nr 91 Order code 017860-0215

  Internal magnet assembly 1"

  Usage: LT11/LT12, LT1112/LT1122/1212.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 91 Order code 017860-7001

  Float HF400, SUS316, 8.3kg, MP/HP

  High pressure, 8.3kg. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 91 Order code 017860-7003

  Float LF400, SUS316, 5kg, LP

  Low pressure, 5Kg. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 91 Order code 017860-7010

  Float LF400, SUS316, 8kg, LP

  Low pressure, 8Kg. Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 91 Order code 017860-0016

  Magnetic float, 316, LT11x2, LT12x2

  Low pressure. Usage: LT11/LT12, LT1112/LT1122/1212.

  Ayrıntıları göster Ayrıntıları gizle
92
- Nr 92 Order code 56004412

  Measuring tape, CRT 5m (total L 13m)

  L=13m,hole part=7m,Tape end=no clasp. With Clasp, M3 screw, M3 nut. Usage: LT5, LT1112/LT1122/LT1212/ LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5302

  Measuring tape, CRT 10m/BT 5m (L 24m)

  L=24m, hole part=12m, tape end=no clasp. With clasp, M3 screw,M3 nut. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5304

  Measuring tape, CRT 20m/BT 16m (L 45m)

  L=45m, hole part=22m, tape end=no clasp. With clasp, M3 screw, M3 nut. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5305

  Measuring tape, CRT 30m/BT 20m (L 65m)

  L=65m, hole part=32m, tape end=no clasp. With clasp, M3 screw, M3 nut. Verwendung: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5210

  Measuring tape, BT 30m (total L 75m)

  L=75m, hole part=32m, tape end=no clasp. With clasp, M3 screw, M3 nut. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5306

  Measuring tape, FRT 5m (L 7m), tape only

  L=7m, hole part=7m, without wire. Tape end= triangle clasp. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0005

  Measuring tape FRT 5m (L 7m) + wire 9m

  L=7m,hole part=7m,with wire=1.6mm,9m. Tape end=triangle clasp,with wire,0.5mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0006

  Meas. tape FRT 5m(L7m)+PFA coat wire 11m

  L=7m,hole=7m,with wire=1.6mm,9m,PFA. Tape end=triangle clasp. With wire,1.4x0.8mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5307

  Measuring tape, FRT 10m(L12m), tape only

  L=12m, hole part=12m, without wire. Tape end= triangle clasp. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0007

  Meas. tape FRT 10m(total L 12m)+wire 14m

  L=12m,hole part=12m,with wire,1.6mm,14m. Tape end=triangle clasp,with wire,0.5mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0008

  Meas. tape FRT 10m(L12m)+PFAcoatwire 16m

  L=12m,hole=12m,with wire,1.6mm,14m,PFA. Tape end=triangle clasp. With wire,1.4x0.8mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5309

  Measuring tape, FRT 20m(L 22m),tape only

  L=22m, hole part=22m, without wire. Tape end= triangle clasp. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0011

  Meas. tape FRT 20m (L 22m)+ wire 24m

  L=22m,hole part=22m,with wire,1.6mm,24m. Tape end=triangle clasp,with wire,0.5mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0012

  Meas. tape FRT 20m(L22m)+PFAcoatwire 26m

  L=22m,hole=22m,with wire,1.6mm,24m,PFA. Tape end=triangle clasp. With wire,1.4x0.8mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-5310

  Measuring tape, FRT 30m(L 32m),tape only

  L=32m, hole part=32m, without wire. Tape end= triangle clasp. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0013

  Meas. tape FRT 30m(total L 32m)+wire 34m

  L=32m,hole part=32m,with wire,1.6mm,34m. Tape end=triangle clasp,with wire,0.5mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0014

  Meas. tape FRT 30m,1.6mm 316 PTFE coated

  L=32m,hole=32m,with wire,1.6mm,34m,PFA. Tape end=triangle clasp. With wire,1.4x0.8mm. Usage: LT5, LT11/LT12/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0210

  Universal joint

  Usage: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 92 Order code 017860-0211

  Triangle joint

  Verwendung: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
81
- Nr 81 Order code 017860-5221

  Front cover LT11/LT12, steel/glass

  Steel front cover with glass window. Seal U shape, 3 bolts. Usage: LT11/LT12, LT31/LT32, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 81 Order code 017860-5220

  Front cover counter LT11/LT12/LT14/LT16

  Usage: LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 81 Order code 017860-5450

  Front cover, plastic

  Transparency plastic cover. Verwendung: LT5, LT11/LT12, LT31/LT32, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 81 Order code 56004288

  Blind cover set, for rear cover

  D95x t1.5mm, bolt M10x16, washer packing. Material: SUS304. Usage: LT series.

  Ayrıntıları göster Ayrıntıları gizle
82
- Nr 82 Order code 56004465

  Packing, rear cover, cork

  Usage: LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 82 Order code 56004464

  Seal O shape, front cover steel/glass

  Usage:LT5, LT14/LT16, LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 82 Order code 017860-0119

  Seal, front cover plastic LT5LP,11/12

  Usage: LT5, LT11/LT12, LT31/LT32, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 82 Order code 70106017

  Seal, rear cover V6502, LP

  Usage: LT5, LT11/LT12, LT31/LT32, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
83
- Nr 83 Order code 017860-0220

  Dial plate, 2.5m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 017860-0221

  Dial plate, 5m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 017860-0222

  Dial plate, 10m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 017860-0223

  Dial plate, 16m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 017860-0224

  Dial plate, 20m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 017860-0101

  M & MM pointer assy., Level, Plastic

  For level indicator. Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 83 Order code 56004406

  M/MM pointer assembly, vol., Alu, LT1/3

  For volume indicator. Usage: LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
84
- Nr 84 Order code 017860-5401

  Indication gear assembly, 2.5m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36, LT1112/LT1122/LT1212.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-5402

  Indication gear assembly, 5m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36, LT1112/LT1122/LT1212.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-5403

  Indication gear assembly, 10m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-5404

  Indication gear assembly, 16m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-5405

  Indication gear assembly, 20m

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-5407

  Counter unit (m/mm)

  For 30m range. Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36, LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 84 Order code 017860-0001

  Gear, d=97mm

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
85
- Nr 85 Order code 52015582

  Conster spring, 5m

  Usage: LT1, LT5, LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 85 Order code 017860-5033

  Conster spring, 10m

  Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 85 Order code 017860-5035

  Conster spring, 20m (range 16m, 20m)

  Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 85 Order code 017860-5036

  Conster spring, 30m

  Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
86
- Nr 86 Order code 017860-0106

  Conster drum large, plastic,LT5LP, 11/12

  Drum, Bakelite, with bolt, M6-16. Screw, M4x12, Nut, M4. Usage: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
87
- Nr 87 Order code 017860-0107

  Conster drum small, metal, 20m

  Drum, aluminum casting. Usage: LT5, LT11/LT12/LT14/LT16, LT1112/LT1122/1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 87 Order code 017860-0108

  Conster drum small, metal, 30m

  Drum, aluminum casting. Usage: LT5, LT11/LT12/LT14/LT16.

  Ayrıntıları göster Ayrıntıları gizle
88
- Nr 88 Order code 017860-5123

  Tape drum, standard, LP

  Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 88 Order code 017860-5124

  Tape drum, crank unit, LP

  Usage: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
89
- Nr 89 Order code 52016945

  Bearing for tape drum

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
90
- Nr 90 Order code 56004503

  Tape guide, SUS spring type, standard

  With screw, washer. Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36, LT1112/LT1122/LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
- Nr 90 Order code 56004502

  Tape guide, aluminium type

  With screw, washer. Usage: LT5, LT1112/LT1122/LT1212/LT1222. LT1212/LT1222.

  Ayrıntıları göster Ayrıntıları gizle
91
- Nr 91 Order code 017860-0213

  Dust protector

  Usage: LT5, LT11/LT12/LT14/LT16, LT31/LT32/LT34/LT36.

  Ayrıntıları göster Ayrıntıları gizle
92
- Nr 92 Order code 017860-0111

  Sprocket shaft assembly

  Usage: LT5, LT11/LT12, LT31/LT32.

  Ayrıntıları göster Ayrıntıları gizle
93
- Nr 93 Order code 017860-0109

  Sprocket wheel

  Usage: LT5, LT11/LT12, LT31/LT32.

  Ayrıntıları göster Ayrıntıları gizle
95
- Nr 95 Order code 017860-0056

  Drain plug 1/4", SUS304,LP

  Usage: LT5 LP, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
97
- Nr 97 Order code 017860-0113

  Check unit assembly

  Verwendung: LT5, LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle
98
- Nr 98 Order code 017860-0206

  Crank handle device, LT11/LT12

  Usage: LT11/LT12.

  Ayrıntıları göster Ayrıntıları gizle

Daha fazla göster
Daha az göster

Yeni seri
- Float Gauge LT5

  Float Gauge LT5 is developed for all areas of industry. Many years of operation in a wide variety of applications have proven its reliability.
  Ayrıntılı bilgi

Float Gauge LT12

Özellikler ve şartlar

Details

Measuring principle

Characteristic / Application

Specialities

Accuracy

Ambient temperature

Process temperature

Process pressure absolute / max. overpressure limit

Main wetted parts

Process connection

Max. measurement distance

Options

Application limits

Dokümanlar / Kılavuzlar / Yazılım

Aksesuarlar / Yedek parçalar

Yeni seri

Float Gauge LT5
