Özelliklere genel bakış
-
Process temperature
-50 °C...+150 °C
(-58 °F...+302 °F) -
Process pressure / max. overpressure limit
Vacuum...64 bar
(Vacuum...928 psi) -
Min. density of medium
0.5g/cm³(0.4g/cm³ option)
Uygulama alanı

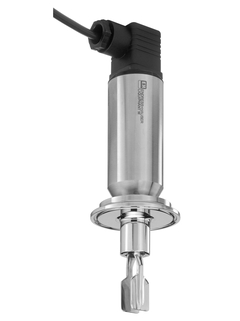

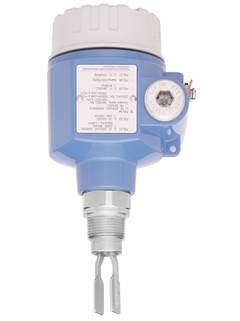

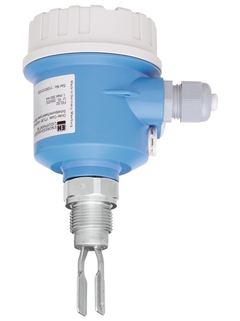

Liquiphant FTL50 is a point level switch for use in hazardous areas with all international certificates. Useable in all industries. FTL50 offers functional safety SIL2/SIL3. With the second line of defense the highest degree of safety and availability of the device can be guaranteed. Reliable measurement values, not affected by: changing media properties, flow, turbulences, gas bubbles, foam, vibrations or build-up.
Point level switch for all liquids.
Process connections: Threads, flanges and hygienic process connection (Tri-Clamp)
Temperature: -50 to +150°C (-58 to +302°F)
Pressure: -1 to +64bar (-14.5 to +928psi)
Sensor material: 316L, Alloy
International explosion protection certificates, overfill protection WHG, SIL, marine approvals
Avantajlar
Use in safety systems requiring functional safety to SIL2/SIL3 in accordance with
IEC 61508/IEC 61511-1International explosion protection certificates and overfill protection certificate (WHG)
No calibration required, easy to start up
No mechanically moving parts: no maintenance, no wear, long operating life.
Monitoring of fork for damage: guaranteed functionSecond line of defense to protect the environment
Variety of standardized process connections for all applications
Stainless steel (316L) and high-corrosion resistant sensor material (Alloy)
Videolar
Extended seçim
-
Üst düzey ürünler
- Son derece fonksiyonel ve uygun
Teknik mükemmellik
Sadelik
-
Özelleştirilmiş ürünler
- Zorlu uygulamalar için tasarlanmış
Teknik mükemmellik
Sadelik
Değişken
| FLEX seçimleri | Teknik mükemmellik | Sadelik |
|---|---|---|
Fundamental seçim Temel ölçüm ihtiyaçlarınızı karşılayın |
Teknik mükemmellik
|
Sadelik
|
Lean seçim Ana proseslerinizin üstesinden kolayca gelin |
Teknik mükemmellik
|
Sadelik
|
Extended seçim Proseslerinizi yenilikçi teknolojilerle optimize edin |
Teknik mükemmellik
|
Sadelik
|
Xpert seçim En zorlu uygulamalarınızda uzmanlaşın |
Teknik mükemmellik
|
Sadelik
Değişken |
Loading alternative products
Önceki seri
Başarı öyküleri
En çok indirilenler
-
-
Kullanma Talimatı (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
İngilizce versiyonu - 08/2004
Vibration Limit Switch Level limit switch for all liquids. Suitable for use in hazardous areas, food and pharmaceuticals
EN TR 10/08/2004Dil:
İngilizce
Versiyon:
10/08/2004
Dosya boyutu:
836 KB
Dosya adı:
BA141FEN.pdf
-
-
-
Ex Güvenlik Talimatı (XA)
Liquiphant M, Liquiphant S FTL50(H), FTL51(H), FTL51C, FTL70, FTL71
İngilizce versiyonu - 11/2007
Approval No.: KEMA 02 ATEX 2169 ATEX II 1/2 G ATEX II 1/2 D IP65 T80°C Protection: Ex ia IIC T2...T6 Ex ia IIB T3...T6
EN TR 01/11/200701/01/2004Dil:
İngilizce
Versiyon:
01/11/2007
Dosya boyutu:
1 MB
Dosya adı:
XA199FA3_1107.pdf
-
202 dokümanları
-
-
Teknik Bilgiler (TI)
TI Weld-in adapter, process adapter and flanges
Level, pressure and temperature measurement
EN TR 25/03/202415/09/202328/10/202130/07/202119/06/2020Dil:
İngilizce
Versiyon:
25/03/2024
Dosya boyutu:
1.1 MB
Dosya adı:
TI00426FEN_2524.pdf
-
-
-
Teknik Bilgiler (TI)
Liquiphant M FTL50, FTL51, FTL50H, FTL51H Technical Information
Point level switch for all kinds of liquids
EN TR 10/01/202009/10/201730/11/201607/05/201504/04/2012Dil:
İngilizce
Versiyon:
10/01/2020
Dosya boyutu:
2.7 MB
Dosya adı:
TI00328FEN_1820.pdf
-
-
-
Teknik Bilgiler (TI)
Liquiphant M FTL51C Technical Information
Point level switch for all kinds of liquids
with high corrosion-resistant coatingEN TR 31/08/201813/02/201719/05/201029/11/2007Dil:
İngilizce
Versiyon:
31/08/2018
Dosya boyutu:
2 MB
Dosya adı:
TI00347FEN_1418.pdf
-
-
-
Teknik Bilgiler (TI)
Technical Information Liquiphant M Density and Density Computer FML621
Density computer for liquids
Also for use in hazardous areasEN TR 08/10/201212/02/200929/11/2007Dil:
İngilizce
Versiyon:
08/10/2012
Dosya boyutu:
800.4 KB
Dosya adı:
TI00420FEN_1312.pdf
-
-
-
Kullanma Talimatı (BA)
Liquiphant M/S FTL50, FTL51, FTL50H, FTL51H, FTL51C, FTL70, FTL71 Electronic insert FEL50A PA
Vibration Limit Switch
Level limit switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticalsEN TR 10/08/2004Dil:
İngilizce
Versiyon:
10/08/2004
Dosya boyutu:
836 KB
Dosya adı:
BA141FEN.pdf
-
-
-
Kısa Talimat (KA)
FTL5x - sealing set
FTL5x - sealing set
EN TR 03/05/2021Dil:
İngilizce
Versiyon:
03/05/2021
Dosya boyutu:
63.3 KB
Dosya adı:
KA00609F_A2.pdf
-
-
-
Kısa Talimat (KA)
Bedienungsanleitung/ Operating Instuction Liquiphant.
Sliding Sleeve
EN TR 01/05/200801/11/1998Dil:
İngilizce
Versiyon:
01/05/2008
Dosya boyutu:
314.8 KB
Dosya adı:
KA100fa6_0308.pdf
-
-
-
Kısa Talimat (KA)
Liquiphant M FTL50, FTL51 Operating Instructions
Point level switch for all kinds of liquids
EN TR 20/01/201729/06/201618/04/200601/04/2006Dil:
Türkçe
Versiyon:
20/01/2017
Dosya boyutu:
2.1 MB
Dosya adı:
KA00143FTR_1417.pdf
-
-
-
Kısa Talimat (KA)
Liquiphant M FTL50-########7#, FTL51-########7#, Operating Instructions
Point level switch for all liquids.
Suitable for use in hazardous areas, food and pharmaceuticals
With Aluminium HousingEN TR 20/01/201729/06/201631/07/201018/04/200606/07/2004Dil:
İngilizce
Versiyon:
20/01/2017
Dosya boyutu:
1.8 MB
Dosya adı:
KA00163FA6_1417.pdf
-
-
-
Kısa Talimat (KA)
Liquiphant M Density FTL50, FTL51 Operating Instructions
Liquiphant M for density and concentration calculation
EN TR 29/06/201615/11/2007Dil:
İngilizce
Versiyon:
29/06/2016
Dosya boyutu:
999.4 KB
Dosya adı:
KA00284FA6_1316.pdf
-
Çizimde yedek parçaları numaraya göre ara
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Cover F13 Ex Alu, gasket
-
Cover
Çizim numarasıSipariş kodu2052002698 -
-
Cover F17 Alu, gasket
-
Cover
Çizim numarasıSipariş kodu2052002699 -
-
Cover T13 Alu, gasket EPDM
-
Cover
Çizim numarasıSipariş kodu2052006903 -
-
Cover T13 "Terminal" Alu, gasket EPDM
-
Cover
Çizim numarasıSipariş kodu2552007103 -
-
Cover F16 grey, PBTP, gasket
-
Cover
Çizim numarasıSipariş kodu2052025606 -
-
Cover F16 transparent, gasket
-
Cover
Çizim numarasıSipariş kodu2052025790 -
-
Cover F15 316L, gasket
-
Cover
Çizim numarasıSipariş kodu2052027000 -
-
Cover F15 316L, sight glass, gasket
-
Cover
Çizim numarasıSipariş kodu2052027002 -
-
Cover F15, sight glass PC, 316L, gasket
-
Cover
Çizim numarasıSipariş kodu2052028207 -
-
Cover F27 316L, gasket EPDM
-
Cover
Çizim numarasıSipariş kodu2071114754 -
-
Adapter set housing/electronics FTL5x/7x
-
Electronic
Çizim numarasıSipariş kodu1252004236 -
-
O-ring 71.0x3.55 EPDM, 5 pieces
-
Sealing
Çizim numarasıSipariş kodu2152004137 -
-
Sealing set EPDM,cover F13/17/18/27,5pc
-
Sealing
Çizim numarasıSipariş kodu2152004277 -
-
Sealing set EPDM 73.0x3.0, 10 pieces
-
Sealing
Çizim numarasıSipariş kodu2152008495 -
-
Gasket 67.5x2.9x1.5 VMQ/PTFE, 5 pieces
-
Sealing
Çizim numarasıSipariş kodu2152028179 -
-
Sealing set FVQM, cover F27, 5 pc.
-
Sealing
Çizim numarasıSipariş kodu2171114756 -
-
Cable entry G1/2, gasket
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552002447 -
-
Cable entry NPT1/2, gasket
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552002448 -
-
Cable entry Pg13.5, gasket
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552002450 -
-
Adapter set cable entry NPT1/2
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552004133 -
-
Adapter set cable gland M20
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552004134 -
-
Adapter set cable entry G1/2
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552004135 -
-
Adapter set cable gland Pg13.5
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552004136 -
-
Cable gland M20, gasket
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1552004278 -
-
Cable gland M20 Metal F15, gasket
-
Adapter housing/cable entry
Çizim numarasıSipariş kodu1571185029 -
-
Plug conn. ISO4400 3-pole, NPTF1/2, PE
-
further parts
Sipariş kodu516734-1000 -
-
Plug conn. ISO4400 DIN43650 3+PE Pg11
-
further parts
Sipariş kodu516734-2000 -
-
Cable 4x0.75, case 5080 FlSt
-
further parts
Sipariş kodu938313-1000 -
-
Electronics FEL51 19-253VAC
-
Electronic
Çizim numarasıSipariş kodu3052002304 -
-
Electronics FEL52 10-55VDC-PNP
-
Electronic
Çizim numarasıSipariş kodu3052002305 -
-
Electronics FEL54 relays DPDT
-
Electronic
Çizim numarasıSipariş kodu3052002306 -
-
Electronics FEL55 11-36VDC
-
Electronic
Çizim numarasıSipariş kodu3052002307 -
-
Electronics FEL56 NAMUR
-
Electronic
Çizim numarasıSipariş kodu3052002308 -
-
Electronics FEL57 PFM
-
Electronic
Çizim numarasıSipariş kodu3052002309 -
-
Electronics FEL58 NAMUR
-
Electronic
Çizim numarasıSipariş kodu3052006454 -
-
Electronics FEL50D Density/Concentration
-
Electronic
Çizim numarasıSipariş kodu3071027201 -
-
Electronics FEL50A,PA,HW02.00,SW01.03.00
-
Electronic
Çizim numarasıSipariş kodu3071074953 -
-
Lubricant "SYNTHESO GLEP1" (tube a 8g)
-
further parts
Sipariş kodu52005977 -
-
Modification name plate, non Ex
-
further parts
Sipariş kodu71067434 -
-
Sealing ring G3/4, 27x32, FA, 5 pcs.
-
Sealing
Çizim numarasıSipariş kodu5771185027 -
-
Sealing ring G1, 33x39 FA, 5 pcs.
-
Sealing
Çizim numarasıSipariş kodu5752014048 -
-
O-ring 21.89x2.62 VMQ, FDA, 5 pcs.
-
further parts
Sipariş kodu52014473 -
-
O-ring 21.89x2.62 VMQ, FDA, USP, 3pcs.
-
further parts
Sipariş kodu71086100 -
-
O-ring 21.89x2.62 EPDM, FDA, USP, 3 pcs.
-
further parts
Sipariş kodu71140670 -
-
O-ring 28.17x3.53 VMQ, FDA, 5 pcs.
-
further parts
Sipariş kodu52014472 -
-
O-ring 28.17x3.53 VMQ, FDA, USP, 3 pcs.
-
further parts
Sipariş kodu71086102 -
-
O-ring 28.17x3.53 EPDM, FDA, USP, 3 pcs.
-
further parts
Sipariş kodu71140668 -
-
Profile gasket 29x36x3.7, FDA, 5 pcs.
-
further parts
Sipariş kodu52014424 -
-
Profile gasket 29x36x3.7, FDA, USP, 5pcs
-
further parts
Sipariş kodu71075662 -
-
M12-female plug connec., 100deg,5m cable
Sipariş kodu52010285 -
Cable 4x0,34, box M12, 316L, 90o, L=5m
Sipariş kodu52024216 -
Protection cover F16 housing
Sipariş kodu71127760 -
Weather protection cover F13/F17/F18/F27
Sipariş kodu71040497 -
Weld-in adapter G3/4, d=55, 316L
Sipariş kodu52001052 -
Weld-in adapter G3/4, 316L, 3.1
Sipariş kodu52011897 -
Weld-in adapter G1, d=60, 316L
Sipariş kodu52001051 -
Weld-in adapter G1, adjustable, 316L
Sipariş kodu52001221 -
Weld-in adapter G1, d=60, 316L, 3.1
Sipariş kodu52011896 -
Weld-in adapter G1, adjustable,316L, 3.1
Sipariş kodu52011898 -
Weld-in adapter G1, d=53, 316L, 3.1
Sipariş kodu71093129 -
Weld-in adapter G1, d=53, 316L
Sipariş kodu71258358 -
Test magnet
Sipariş kodu71267011 -
Fork protection screwed
Sipariş kodu71639787 -
Fork protection screwed and slitted
Sipariş kodu71639788
