Prosesi kesmeden sıcaklık ölçümünü yeniden tanımlıyor!

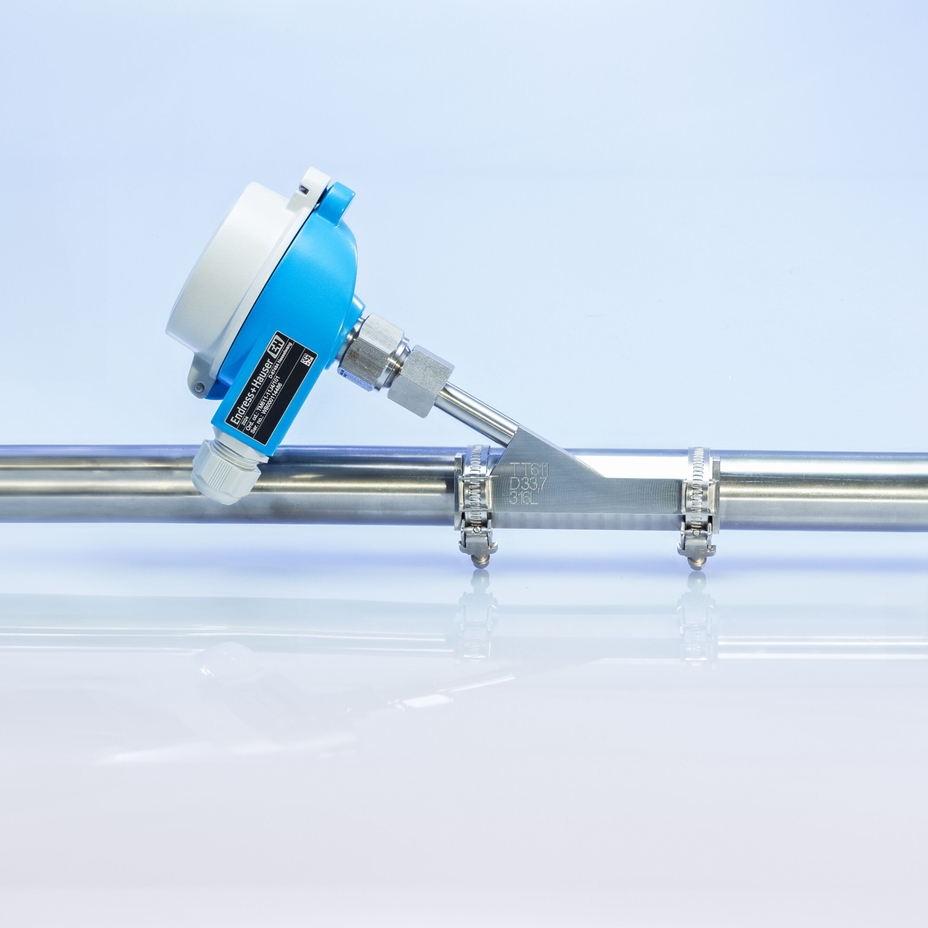

Prosesi kesmeden dışarıdan sıcaklık ölçümü yapan termometre iTHERM SurfaceLine TM611, barstock termovel termometre gerektiren zorlu uygulamalar için mükemmel bir alternatiftir.
Zorlu proses koşulları için alternatif.
İnvaziv sıcaklık ölçümü ile karşılaştırılabilir üstün doğruluk ve tepki süresi ! Sızıntı ve akış kesintisi olmadan proses sıcaklığı ölçümü . Gerçek ölçüm! Elektronik kompanzasyon yok, hesaplama yok. Optimize edilmiş termal iletkenlik : Mükemmel ısı transferi için termal bağlantı elemanının gelişmiş geometrisi. Minimize edilmiş su transfer direnci : Optimum doğruluk ve tepki süresi için.
F
L
E
X
Basit ürünler
Seçmesi, kurması ve çalıştırması kolay
Teknik mükemmellik
Sadelik
Standart ürünler
Güvenilir, sağlam ve az bakım gerektiren
Teknik mükemmellik
Sadelik
Üst düzey ürünler
Son derece fonksiyonel ve uygun
Teknik mükemmellik
Sadelik
Özelleştirilmiş ürünler
Zorlu uygulamalar için tasarlanmış
Teknik mükemmellik
Sadelik
FLEX seçimleri
Teknik mükemmellik
Sadelik
Fundamental seçim
Temel ölçüm ihtiyaçlarınızı karşılayın
Teknik mükemmellik
Sadelik
Lean seçim
Ana proseslerinizin üstesinden kolayca gelin
Teknik mükemmellik
Sadelik
Extended seçim
Proseslerinizi yenilikçi teknolojilerle optimize edin
Teknik mükemmellik
Sadelik
Xpert seçim
En zorlu uygulamalarınızda uzmanlaşın
Teknik mükemmellik
Sadelik
©Endress+Hauser
Tüm endüstrilerdeki zorlu uygulamalar için
Yüksek akış hızları Yüksek proses basınçları Aşınma Pigging Küçük boru çapları
©Endress+Hauser
Enerji ve güvenlik denetimi için

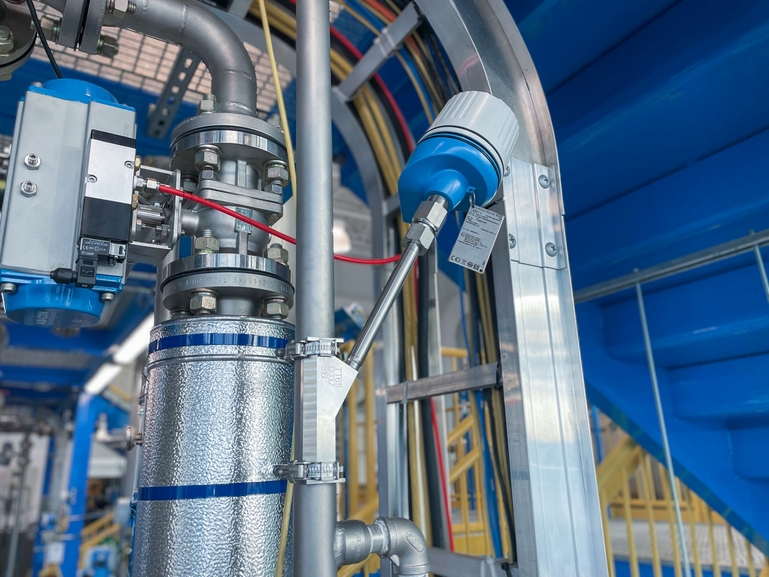

Yeni tesis projeleri Sonraki kurulum Geçici ölçümler Ek ölçümler Bir boru üzerinde çeşitli noktalarda esnek konumlandırma... ... veya bir tesisteki farklı borular arasında
Yenilikçi yüzey termometremizin küçük boru boyutlarında bile hidrojen işlemede güvenliği nasıl artırdığını keşfedin.
İnvaziv olmayan termometrenin bir ısı eşanjörünün sıcaklık izlemesinin zorluklarını nasıl başarıyla karşıladığını öğrenin.
TM611, bekleme modunda çalışan buhar santrallerindeki sıcaklık kontrolü zorlukları için en uygun çözümdür.
Bir bakışta
iTHERM SurfaceLine TM611 ile üstün doğruluk, gelişmiş güvenlik ve kayda değer zaman ve maliyet tasarrufunun kilidini açın. Ağır hizmet endüstrilerindeki çok yönlülüğünü keşfedin ve uygulama zorluklarının üstesinden gelmenize nasıl yardımcı olabileceğini öğrenin.
Benzersiz ürün tasarımı - üstün doğruluk ve tepki süresi sağlar!
Benzersiz cihaz tasarımı iTHERM SurfaceLine TM611, mümkün olan en homojen ısı transferini sağlamak için özenle seçilmiş malzemeler, hassas yüzey kaplamaları ve gelişmiş geometri ile tasarlanmıştır.
Üstün doğruluk Kapsamlı testlerle nitelendirilen kapsamlı bir termal analiz ve ısı transfer direncindeki önemli azalma, invaziv termometrelere kıyasla bile üstün doğruluk sağlar.
Çalışmamız Endress+Hauser TM611'in tepki süresinin düz termovellere sahip birçok standart termometreden daha iyi olduğunu ve sığ daldırma derinliklerinde daha az ölçüm hatasına sahip olduğunu göstermektedir.
Marc Schalles, Research engineer, TU Ilmenau
Boru tesisatında herhangi bir değişiklik yapmadan bir ısı eşanjörünün ΔT'sini belirlemek daha kolay olamazdı. Doğrudan karşılaştırma ölçümleri bizim için yeterli olan ±1°C'lik bir sapma göstermektedir.
Andreas Kohrs, I&C Planning, Sasol Germany GmbH
iTHERM SurfaceLine TM611, herhangi bir mekanik modifikasyon / tesis duruşu olmadan hassas sıcaklık ölçümünün entegrasyonunu sağlıyor. Devam eden üretimimiz için çok ilginç bir çözüm.
Maximilian Lindinger, EI&A Engineer, Clariant Produkte Deutschland GmbH
SSS - sıkça sorulan sorular
Yanıt süresi standart bir termometreden daha mı yavaş?
Sıcaklığı ölçmenin en hızlı yolu, iTHERM QuickSens veya topraklanmış termokupl gibi prosesle doğrudan temas halinde olan (termovel olmadan) bir termometre kullanmaktır. Ancak, bu birçok uygulamada mümkün değildir.
Bir termovel kullanıldığında, tepki süresi önemli ölçüde yavaşlar. Termoveller için çeşitli optimizasyon seçenekleri olmasına rağmen, örneğin hızlı yanıt veren termovel QuickLink ile TM131, uygulamaların çoğunda standart termoveller (7 mm / 0,039 inç delik çaplı çubuk) ve standart termometreler kullanılır.
iTHERM SurfaceLine TM611'in standart delik çapına sahip bir barstock termovel ile karşılaştırılması, her iki varyant için de aynı tepki süresiyle sonuçlanır. Ölçüm noktasının yalıtımı henüz dikkate alınmamıştır, ancak sonuçları daha da iyileştirecektir.
Yanıt süresi uygulama için belirleyici bir faktörse, optimize edilmiş bir standart termometre doğru çözüm olabilir, ancak özelleştirilmiş bir tasarıma ihtiyaç duyulabilir.
Doğruluk standart termometrelerle nasıl aynı olabilir? Konveksiyon ve iletim hataları ne olacak?
Ortamdan sensör elemanına ısı transferi, hızlı ve doğru sıcaklık ölçümü için belirleyici faktördür. Borularda veya kaplarda bu genellikle termovel içermeyen doğrudan daldırma termometresi ile sağlanabilir. Bununla birlikte, bu tür bir uygulamanın çeşitli dezavantajları vardır ve tüm uygulamalarda gerçekleştirilemez, çünkü algılama elemanı her türlü etkiden zarar görür.
Bu nedenle dolaylı ölçümler kullanılır. Doğrudan temaslı bir termometre bile algılama elemanını bir dereceye kadar korumak için mineral yalıtımlı metal bir kablo kullanır. Bu nedenle bir termoveldeki dolaylı ölçüm, yüzey ölçümüne benzer ancak ek termal kütleler ve geçişlerle başa çıkmak zorundadır. Bu ölçümleri etkileyen faktörler aynıdır: her sınır tabakasındaki ısı transfer dirençleri, her malzemedeki ısı iletimi ve ısı yayılımı hataları, ısı radyasyonundan kaynaklanan etkiler ve konveksiyondan kaynaklanan etkiler. Genel hedef, algılama elemanına optimum ısı transferini garanti etmek ve aynı zamanda çevresel etkileri mümkün olduğunca azaltmak olmalıdır.
iTHERM SurfaceLine TM611 ile bu, algılama elemanına bir “ısı toplayıcı” ve “ısı iletkeni” olarak hizmet eden bağlantı elemanının geometrisini optimize ederek elde edilir. Boru ile termal temas mükemmele yakındır (yüzeyler, temas basıncı, geometri). Buna ek olarak, sensörün termal kütlesi azaltılır. Ölçüm noktasının önerilen yalıtımı sayesinde çevresel etkiler azaltılabilir.
Transmitter, ortam etkilerini elektronik olarak telafi ediyor ve ölçüm sonucunu düzeltiyor mu?
Hayır. Transmitter, ölçüm sinyalini standartlaştırılmış ve kararlı bir çıkış sinyaline dönüştürür. Optimize edilmiş ısı transferi tasarımı sayesinde, iTHERM SurfaceLine TM611 son derece hassas ölçüm yapar - ölçülen değerlerin elektronik olarak manipüle edilmesine gerek yoktur.

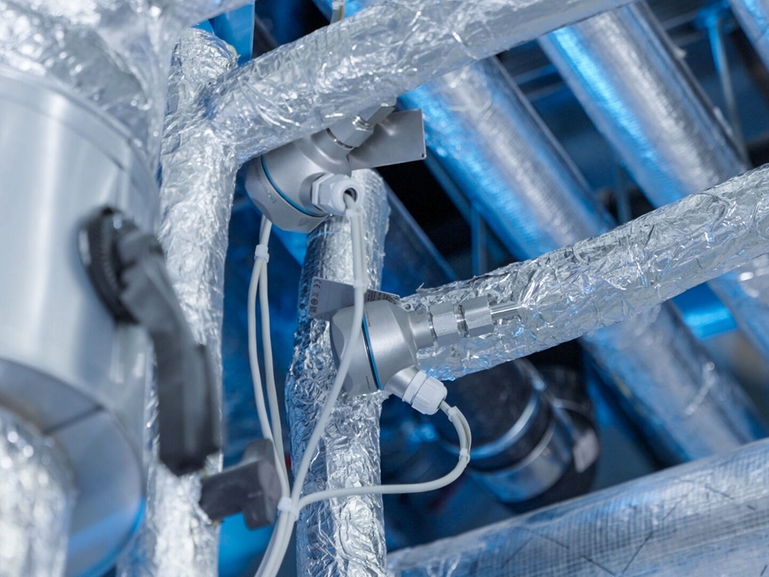

Ölçüm sonuçları nasıl iyileştirilebilir ve özellikle dış mekanlarda ortam koşullarından kaynaklanan olumsuz etkiler nasıl azaltılabilir?
İster standart ister invaziv olmayan termometre olsun, her sıcaklık ölçümü bulunduğu ortamdan etkilenir. İnvaziv olmayan sıcaklık ölçümünde bu etkileri önemli ölçüde azaltan temel faktörler, uygun yalıtım ve bağlantı elemanı üzerinde sağlam bir ısı transfer malzemesidir. iTHERM SurfaceLine TM611, ölçülen tüm noktaların yalıtıldığı hem laboratuvar, hem iklim odası hem de dış saha testlerinde karşılaştırılabilir ürünlerden daha iyi performans göstermiştir.
Yalıtım malzemesinin türü çalışma koşullarına bağlıdır. Çok iyi sonuçlar veren testlerimiz 1,33 W/m²K U-değeri ile gerçekleştirilmiştir. Kaplin elemanının, kaplinin her iki tarafında 100 mm (3,94 inç) uzunluğunda çevreye karşı ısı yalıtımı yapılmasını öneriyoruz. İzin verilen maksimum yalıtım kalınlığı uzatma boynu uzunluğu E'ye bağlıdır ve teknik dokümanlardaki formül kullanılarak hesaplanabilir.
Borunun malzemesi veya yüzeyi ile ilgili herhangi bir kısıtlama var mı?
Boru malzemesinin termal iletkenliği, doğru ve hızlı invaziv olmayan sıcaklık ölçümü için kilit bir rol oynar. Daha yüksek termal iletkenliğe sahip malzemeler ısı transferini artırarak ölçüm sonuçlarının iyileşmesini sağlar.
Kaplin elemanına optimum ısı transferi sağlamak için pürüzsüz, temiz bir yüzey şarttır. Buna karşın, kaplanmış yüzeyler daha düşük bir ısı transfer katsayısına sahiptir. Bununla birlikte, uygulamaya bağlı olarak, özel kaplamalar (örneğin korozyon koruması için) gerekli olabilir, bu da daha az doğru veya daha yavaş ölçümlere neden olabilir.
Cihaz ile kullanılabilen iletişim protokolleri nelerdir?
iTHERM SurfaceLine TM611, standart iletişim protokollerine (4-20 mA, HART, FOUNDATION Fieldbus, PROFIBUS PA, IO-Link, PROFINET over Ethernet-APL) ve opsiyonel Bluetooth® bağlantısına sahip tüm Endress+Hauser iTEMP sıcaklık transmitterlerini içerir .
Münferit bileşenler (örn. insert, transmitter, muhafaza) değiştirilebilir mi yoksa tüm tertibat mı değiştirilmelidir?
iTHERM SurfaceLine TM611 modüler bir cihaz olduğundan, çeşitli seçenekler mümkündür. Termometrenin tamamı, sadece transmitter veya bağlantı kafası değiştirilebilir. Ölçüm ucu değiştirilemez. Sensörün zaman içinde kayması durumunda, bağlantı elemanı ve verici olmadan yeni bir TM611 sipariş etmenizi öneririz. Bu şekilde, bu parçalar OPEX maliyetlerinden tasarruf etmek için yeniden kullanılabilir.
Buna ek olarak, vidalı kelepçeler ve kaplin elemanı ile boru arasına uyan ısı transfer malzemesi gibi montaj malzemesi ile farklı yedek parça setleri sunuyoruz.
Boru üzerine montaj için nelere dikkat edilmelidir?
Coupling element in the right size. The pipe diameter must be accurately reflected in the coupling element! Measuring with a bigger or smaller pipe diameter would not work well. Our tests showed significant deviations. Smooth and clean pipe surface. Smaller tolerances and damage on the pipe surface are largely compensated by the heat transfer material (foil) on the coupling element. Please watch out for weld seams, dust and corrosion. Intact heat transfer material. When using TM611 as temporary measurement you need to make sure the heat transfer foil is still properly attached before using the device at a different spot. If the foil is damaged during removal, you can replace it with the appropriate spare part.
iTHERM SurfaceLine TM611 hakkında daha fazla sorum var!
Ayrıntılı teknik bilgiler, kurulum yönergeleri, sertifikalar ve daha fazlası için teknik ürün dökümanını inceleyebilirsiniz.
Diğer sorularınız için aşağıdaki iletişim formu aracılığıyla bizimle iletişime geçmekten çekinmeyin, sorularınızı yanıtlamaktan memnuniyet duyarız.
Daha fazla göster
Daha az göster
iTHERM SurfaceLine TM611
Ürünü ayrıntılı olarak keşfedin ve sıcaklık transmitterleri ve sensörlerden onaylara kadar mevcut tüm seçenekleri keşfetmek için konfigüratörü kullanın.
Teknik Döküman (TI)
Ayrıntılı teknik özelliklere, mekanik yapı, montaj ve yalıtımla ilgili bilgilere ve daha fazlasına erişin.
iTHERM SurfaceLine TST602
Temel izleme uygulamaları için alternatif, temel yüzey termometremizi keşfedin.
