Sıcaklık transmiterleri

Portföy açıklaması

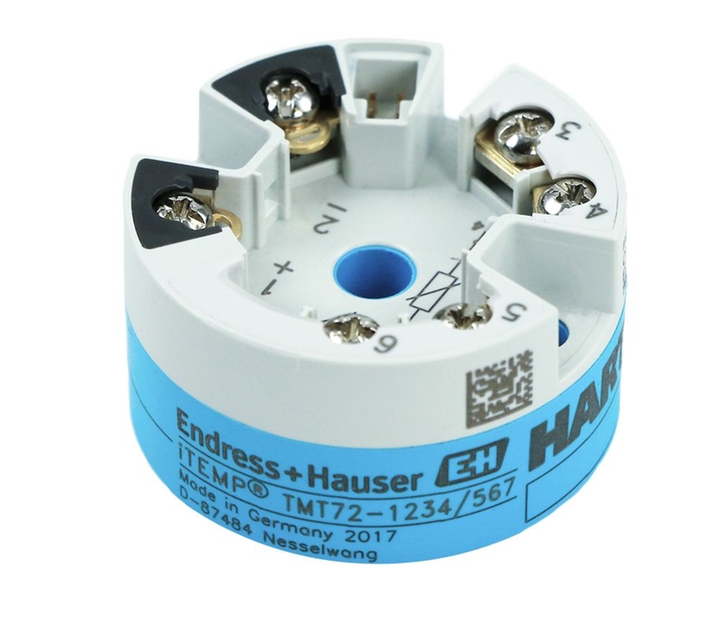

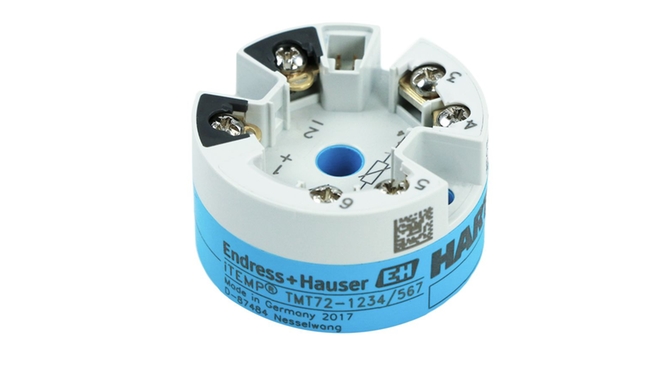

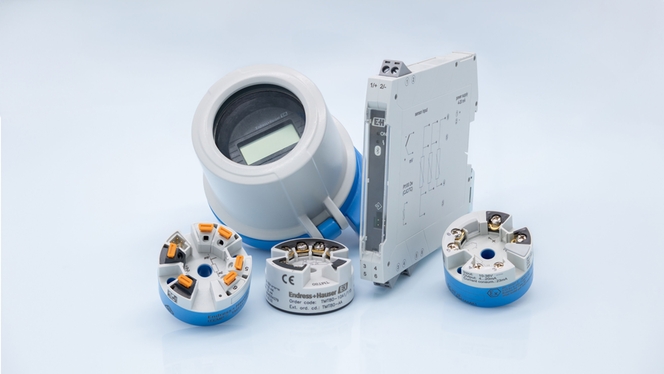

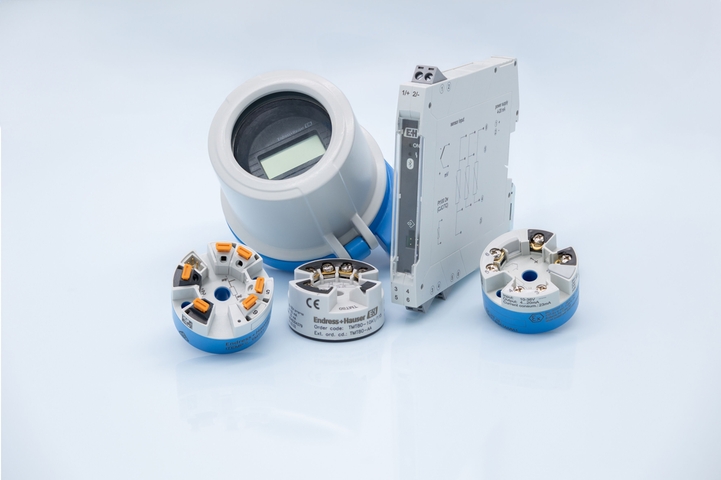

iTEMP sıcaklık transmitteri ürün yelpazemiz çok çeşitli modelleri, muhafazaları, onayları ve iletişim standartlarını kapsar:

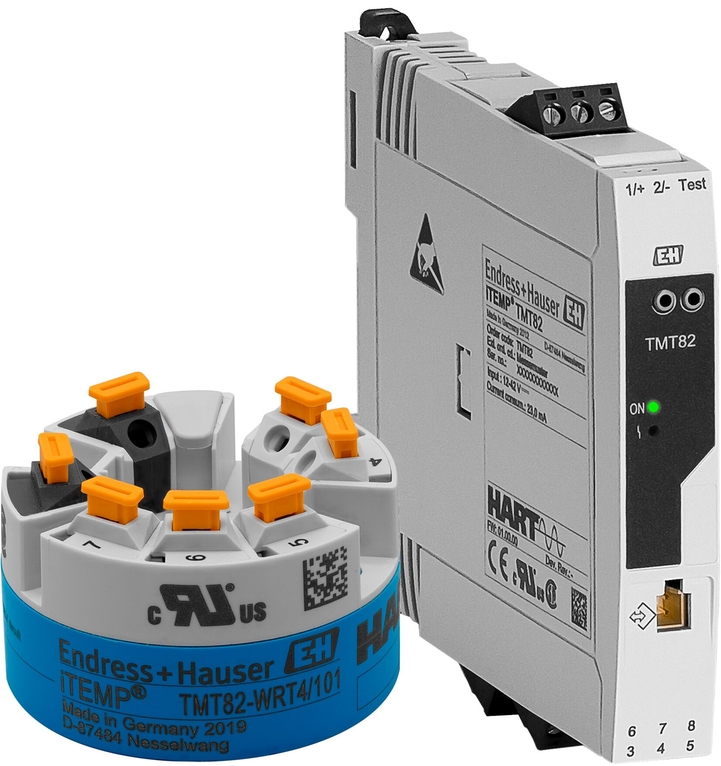

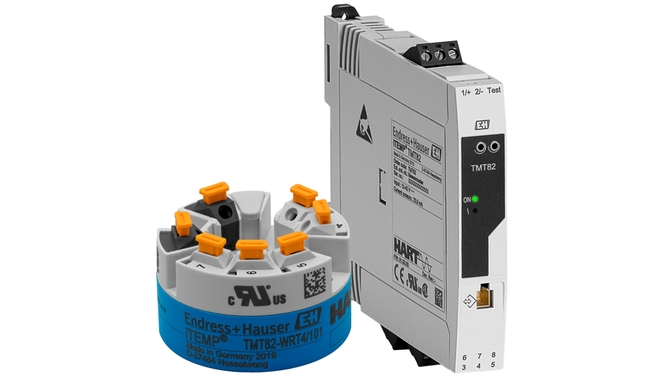

• Çeşitli ölçüm noktaları için DIN raya monte sıcaklık transmiterleri, kafa tipi ve saha transmitterleri
• Tehlikeli alanlar için sıcaklık transmiterleri
• Uzaktan parametrelendirme için güvenli Bluetooth® arayüz seçeneği
• Yaygın iletişim protokolleri ile sorunsuz sistem entegrasyonu
• Ethernet-APL ile proses tesislerinde tam dijitalleşme
• IO-Link teknolojisi ile basit cihazların dijitalleştirilmesi

RTD - Rezistanslı sıcaklık detektörleri: Ölçüm prensibi

RTD sensör, sıcaklıkta bir değişim olduğunda elektrik direncini değiştirir. Yüksek ölçüm doğruluğu ve uzun dönemli istikrarlarıyla ön plana çıkan bu sensörler -200 °C ile yaklaşık 600 °C arası sıcaklıklarda ölçüm yapabilir. En sık kullanılan sensör elemanı Pt100'dür. Endress+Hauser RTD sensörler standart olarak IEC 60751 doğruluk sınıfı A'yı desteklemektedir.

TC - Termokupllar: Ölçüm prensibi

Termokupl, bir ucu birbirine değen iki farklı metalden yapılmış bir parçadır. Bağlantı ve açık uçlar farklı sıcaklıklara maruz kaldığında açık uçtaki Seebeck etkisi nedeniyle bir elektrik potansiyeli (termoelektrik kuvvet) oluşur. Termokupl referans tabloları olarak adlandırılan tabloların yardımıyla (bkz. IEC 60584) bağlantı noktasındaki sıcaklık (ölçüm bağlantısı) elde edilebilir.

Çok sayıda konfigürasyon seçeneği sunan bu transmiterler, rezistanslı termometrelerin (RTD) ve termokuplların (TC) dönüştürülmüş sinyallerinin yanı sıra direnç (Ω) ve voltaj (mV) sinyallerini de aktarabilmektedir. Mümkün olan en yüksek ölçüm hassasiyetini elde etmek için her bir sensör tipinin linearizasyon özellikleri transmiterde saklanır.

Proses otomasyonunda sıcaklık ölçümü için standart olarak iki ölçüm prensibi kabul görmüştür:

Termokupllar 0 °C ile +1800 °C arasındaki sıcaklık ölçümünde kullanıma uygundur. Bunlar hızlı yanıt süresi ve yüksek titreşim direnci ile ön plana çıkmaktadır.

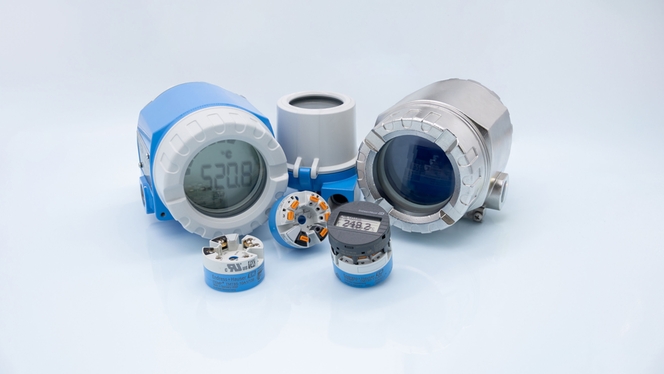

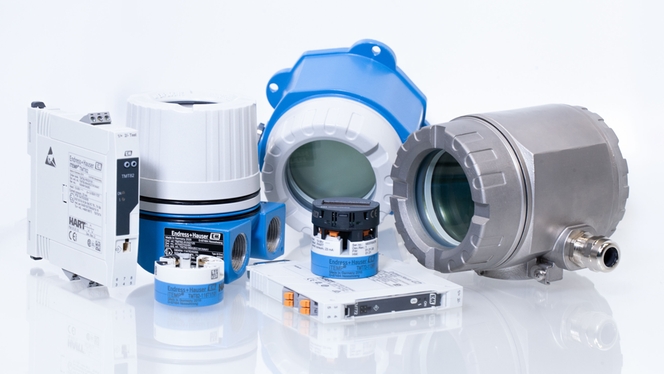

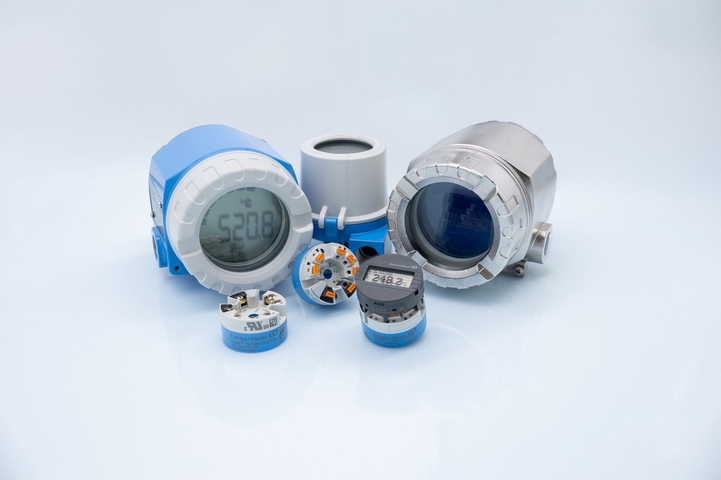

Günümüzde dijital teknoloji giderek daha fazla kabul görmektedir, çünkü aynı anda daha yüksek esneklikte daha iyi ölçüm doğruluğu sunmaktadır. Örneğin HART, analog 4...20 mA sinyaline dayanır, ancak ek olarak dijital sinyalleri iletme imkanı da sağlar. PROFIBUS, PROFINET ve Foundation Fieldbus, ölçüm değerini ve ek bilgileri tamamen dijital olarak aktarma imkanı sunar.

Avantajlar

• Doğruluk: Sabit ve doğru çıkış sinyali, Endress+Hauser'de sensör ve elektroniğin laboratuvar kalibrasyonu ve Callendar-Van Dusen lineerizasyonu kullanılarak yapılan bireysel sensör-verici eşleştirmesi sayesinde ölçüm verilerinin doğruluğu artar. Galvanik izolasyon sayesinde ölçüm hatalarının azaltılması.
• Güvenlik: Transmitterler tehlikeli alanlarda kullanım için uygundur ve ölçüm noktasından korozyon tespiti gibi genişletilmiş tanılama gibi ek bilgiler sağlar. Sensör yedekleme ve sapma tespiti için SIL onayı ve çift kanal girişi mevcuttur.
• Kullanılabilirlik: Bluetooth veya dijital iletişim yoluyla basit parametrelendirme ve izleme. Entegre veya takılabilir ekran aracılığıyla yerinde göstergenin yanı sıra push-in terminaller sayesinde basit kurulum ve hızlı kablolama sayesinde optimize edilmiş çalışabilirlik.
• Standartlaştırma: RTD veya TC giriş sinyalinin standartlaştırılmış bir analog veya dijital çıkış sinyaline dönüştürülmesi, standartlaştırılmış giriş kartlarının, bariyerlerin ve kabloların transmitterden kontrol ünitesine kullanılmasına olanak tanır.

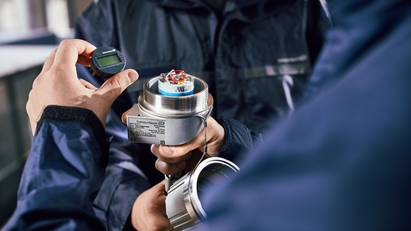

• "Mükemmel uyum": Gerekli iletişim sinyaline ve muhafaza formuna sahip doğru iTEMP transmitter ile doğru iTHERM ModuLine termometrenin ideal kombinasyonu, kapsamlı Endress+Hauser sıcaklık portföyünün özelliklerini tüm sistemler ve uygulamalar için kullanılabilir hale getirir. Her ölçüm noktası için mükemmel çözüm - hepsi tek bir tedarikçiden.
