Viskoz bitüm dolumunda en yüksek hassasiyet

GRISARD BITUMEN AG, Promass Q 500'e güveniyor

GRISARD BITUMEN AG yüksek kaliteye sahip bitümlü yapıştırıcılar geliştirir, rafine eder ve dağıtımını yapar. BITUTANK AG'ye gemilerle teslim edilen standart bitüm, bazı katkı maddeleriyle rafine edilir ve sonuçta polimerle modifiye edilmiş bitüm (PmB) elde edilir. Bu malzeme trenlerle veya karayolu tankerleriyle müşteriye teslim edilir. GRISARD BITUMEN AG tankerlere yükleme yaparken taşıt kantarı ve yeni Promass Q 500 Coriolis akış ölçer kullanır. Bu akış ölçer sayesinde kimi zaman fazla gazlı olabilen bitüm, şimdiye kadar görülmemiş bir doğrulukla ölçülebilir.

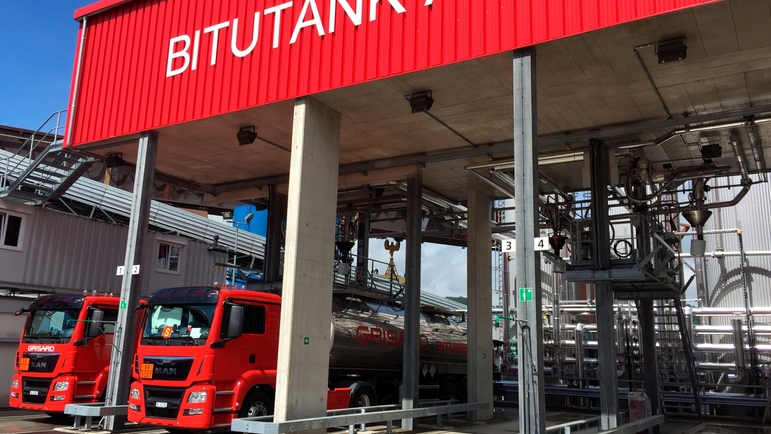

BITUTANK AG'nin İsviçre'deki Bitüm dolum istasyonuna ait resim ©Endress+Hauser

Bitüm dolum istasyonu (BITUTANK AG, Auhafen Muttenz (BL), İsviçre)

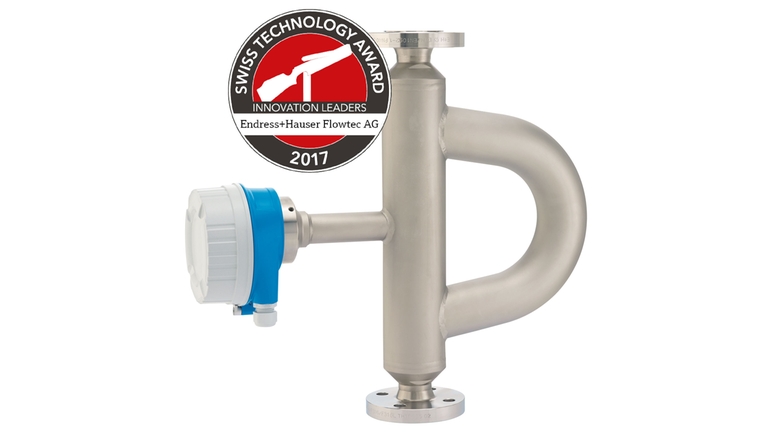

Gaz ve mikro kabarcıklar içeren bitüm ve akışkan ölçümleri için Promass Q 500 cihazına ait resim ©Endress+Hauser

Proline Promass Q 500 (İsviçre Teknoloji Ödülü sahibi) ile bitüm gibi gaz ve mikro kabarcık içeren akışkanlarda doğru ölçüm yapabilirsiniz

Sonuç

  • Ölçüm hatalarının %8 düzeyinden %0,1 ile %0,2 arasına düşmesi sağlandı

  • Web tabanlı veri yönetimi sayesinde tesis kullanılabilirliği iyileştirildi

BITUTANK AG'nin İsviçre'deki Bitüm dolum istasyonuna ait resim

Endress+Hauser bizim uzun yıllara dayanan becerikli ve güvenilir iş ortağımızdır. Kararın alınmasında servis mühendisiyle yapılan çok yakın ve iyi işbirliği özellikle etkili oldu.

Eduard Martini, İdari Direktör
BITUTANK AG, GRISARD BITUMEN AG (İsviçre)

Müşterinin yaşadığı zorluk

Kamyon doldurma ekipmanlarına ait resim - BITUTANK AG ©Endress+Hauser

Eskiden, tankerlere doldurulan bitümü ölçmek için taşıt kantarı ve farklı bir tipteki Coriolis akış ölçer kullanılıyordu. Ancak, yüksek viskozitedeki bitümde gazlaşma nedeniyle, eski Coriolis akış ölçer, taşıt kantarındaki ölçüme kıyasla %8'e varan oranda ölçüm hatası veriyordu. Akış ölçüm noktası pompanın hem deşarj hem de giriş taraflarında sisteme bağlı olarak çalıştırılır ve basınç oynamaları nedeniyle proseslerde normal olarak gaz salınımı oluşur.

Çözümümüz

Bitüm uygulaması, viskoz akışkanlar için en yüksek dolum hassasiyetini sağlayan ve proses basıncı ile gaz içeriği dalgalanmalarına duyarlı olmayan (örneğin Promass Q 500) bir akış ölçüm teknolojisinin aranmasını gerekli kılmıştır.
Tesisin kullanılabilirliğini daha iyi hale getirmek için ölçülen tüm verilerin web tabanlı bir bulut çözümünde kaydedilmesi, değerlendirilmesi ve getirilmesi gerekiyordu.

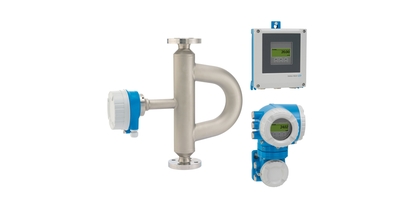

Proline Promass Q 500

Orijinal Coriolis akış ölçer yerine - gaz içermeyen bitümde hatasız ölçüm sonuçları veren - bir PromassQ 500 özel olarak bitüm yükleme istasyonuna yerleştirildi:
– Proses basıncından ve sıcaklığından bağımsız ölçüm
– Ticari işlemlerde mükemmel performans, örneğin alım/satım ve/veya faturalama
– Gaz veya mikro kabarcıklar içeren sıvılarda güvenilir ölçüm sağlayan patentli “Multi Frekans Teknolojisi” (MFT)

Özelleştirilmiş IIoT yazılım çözümü

©Endress+Hauser

Endress+Hauser bulut üzerinden web tabanlı veri erişimi ve değerlendirmesi yapmak için özel olarak bir IIoT yazılım çözümü geliştirdi:
– Mevcut veya geçmişte tamamlanmış olan dolum proseslerinde ölçülen tüm verilere tüm dünyadan erişim olanağı
– Değerlendirme seçenekleri, örneğin proses ve/veya kalite parametrelerinde (kütle, hacim, yoğunluk, sıcaklık vb.) trend analizleri
– Prosesteki ve/veya cihazdaki değişimleri (örneğin kavitasyon, birikme veya korozyon gibi) güvenilir şekilde algılamak için kullanılan Heartbeat Teknolojisi
